Klappketta lihvimismasin

Kirjeldus:

Selle klapiketta lihvimiskatsemasina loendusjuhtimisosa kasutab ühe kiibiga mikroarvutit, millel on täpse loendamise ja usaldusväärse töö omadused ning mis realiseerib intelligentse juhtimise, tagades samal ajal kiire töö efektiivsuse. Lisaks on reduktor ja mootor otse ühendatud läbi haakeseadise, mis ei saa mitte ainult juhtida masina kiirust, vaid ka kaitsta masinat ennast. Töötlemisprotsessis on võimalik saavutada hea poleerimisefekt, kuid osade algne suurus ja kuju ei hävine.

Funktsioonid:

1. Meie klappketta lihvimiskatsemasin on varustatud kulumiskindla voodriga anumaga, mis on valmistatud kõrge kulumiskindlast PU-liimist, mis võib tõhusalt pikendada sisemiste osade kasutusiga, vältida osade kokkupõrkeid ja vähendada müra.

2. Selle lihvimis- ja poleerimisprotseduur kasutab spiraalset trummeldamisrežiimi, mis paneb osad veeremis- ja poleerimisabrasiiviga täielikult hõõruma ning saavutab piisava poleerimisefekti.

Ettevaatusabinõud:

1. See toode kaalub umbes 280 kg. Käsitsemisel olge ettevaatlik, et mitte maha kukkuda, põrutada ega tugevalt raputada. Kallutamine Vähem kui 45 kraadi või sellega võrdne.

2. See masin tuleks paigaldada siseruumides fikseeritud seadme alusel, pöörama tähelepanu lihtsale kasutamisele ja heale ventilatsioonile. Ei tohiks olla juhtivat tolmu ja gaase, mis võivad metalle korrodeerida või isolatsiooni hävitada. Korpuses olevad jahutusavad tuleks hoida vabad. Pärast kasutamist puhastage triikraud ja tolm.

3. See masin kasutab ühefaasilist vahelduvvoolu 220v toiteallikat, pingevahemik 220v±10 protsenti, maksimaalne vool 15A, sagedus 50Hz. Juhtmete paigaldamisel tuleks arvestada toiteallika kandevõimega.

4. Seadme ja toiteallika vahele tuleks paigaldada nuga või õhulüliti või lekkekaitse, et isoleerida masin täielikult toiteallikast. Kere maandus peaks olema paigaldatud maandusjuhtmega ja usaldusväärselt maandusega ühendatud.

5. Ilma tehase loata ei tohi kasutajad kontrollerit ega mootorit ise lahti võtta, et vältida elektrilööki või seadme kahjustamist.

6. Enne kasutamist katke kindlasti kaitsekate.

Masina üksikasjalik selgitus:

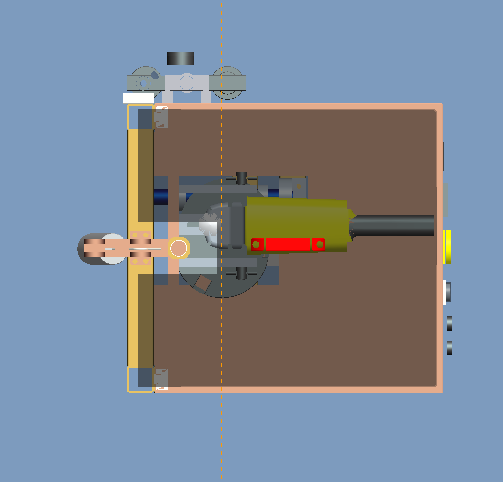

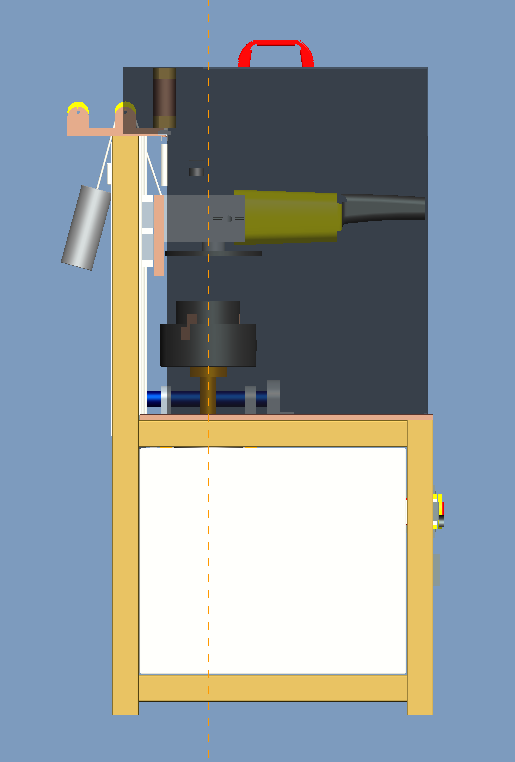

1. Seadme suurus: 800mm * 600mm * 1400mm, palun asetage seadmed sujuvalt. Seadmete lihvimistesti tõttu on sädemeid, palun hoidke eemal süttivast ainest.

1) Kaitsekate

2) Survesilinder

3) Nurklihvija

4) Ümmargune teraspadrun

5) Juhtpaneel

6) Vastukaal

7) Rõhu reguleerimise tabel

2. Seadme põhiparameetrid:

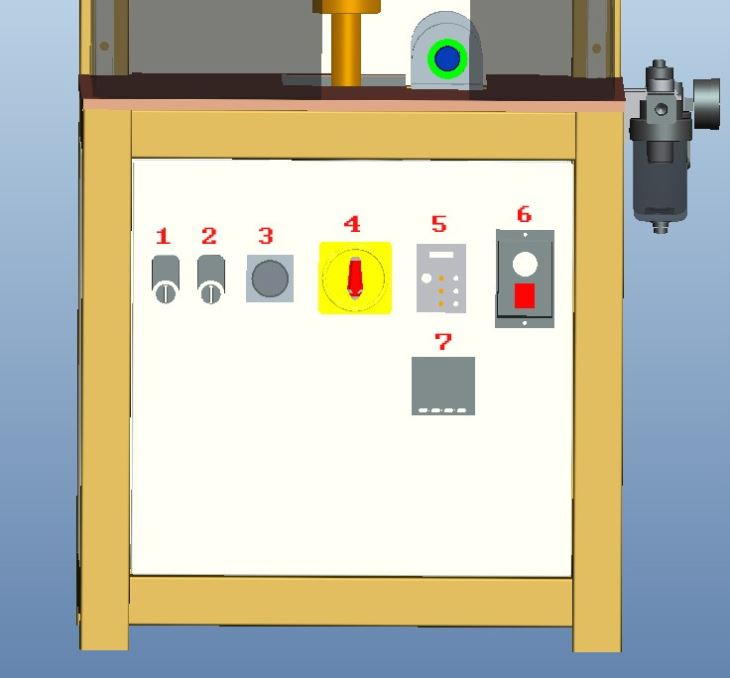

3. Üksikasjalikud juhtpaneeli funktsioonid:

1) Padruni pöördmootori lüliti

2) Nurklihvija lüliti

3) Taimer

4) Masina pealüliti

5) Padruni pöörlemiskiiruse regulaator

6) Padruni pöördekiiruse regulaator

7) Nurklihvija voolu näidik

4. Seadmete kasutamine:

1) Lülitage seade sisse (220V) (0,24 Mpa) ja ühendage nurklihvija kaabel masina vasakusse külge, et kontrollida, kas masin on normaalne.

2) Lülitage juhtpaneelil toitekaitse lüliti sisse ja pöörake seda paremale. Seade on sisse lülitatud.

3) Kaaluge klappketast ja paigaldage see nurklihvijale.

4) Ümar teras kaalutakse ja asetatakse padrunile ja kinnitatakse käepidemega.

5) Keerake juhtpaneelil nupp nr 1 sisse, padruni mootor hakkab pöörlema ​​ning numbrite nr 5 ja nr 6 abil saab reguleerida padruni pöörlemis- ja pöördekiirust.

6) Nurklihvija nurka saab reguleerida nurklihvija ülemise käsiklapi abil.

7) Keerake juhtpaneeli nr 2 nupp sisse, nurklihvija hakkab pöörlema. Kui nurklihvija ei pöörle, kontrollige, kas nurklihvija käepidemel olev lüliti on SEES

8) Seadke aeg, ajastuskontrolleri vasakpoolses alumises nurgas olev kruvi on loendusaja digitaalne lülitus, alumine parempoolne nurgakruvi on loendusrežiimi lülitus, sekundid, 10S, minutid, tunnid jne, ülemine vasak nurk on roheline toiteindikaatori jaoks, kui ajastuse väljund töötab, kuvatakse see oranžina. Aja seadistus vajab ainult korpuse pööramist ja muid seadistusi pole vaja reguleerida. Rohkem õnnetusi saab alla laadida Omroni ametlikest juhistest.

9) Masina paremas ülanurgas olev silinder tõmmatakse käega alla ja nurklihvija surutakse alla, et alustada lihvimistööd.

10) Määratud ajani jahvatamisel lõpetab masin töötamise, eemaldage siiber ja ümarteras ning kaaluge uuesti, et arvutada jahvatusaste.

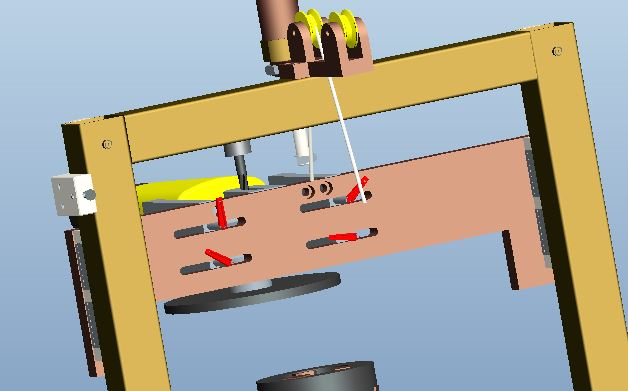

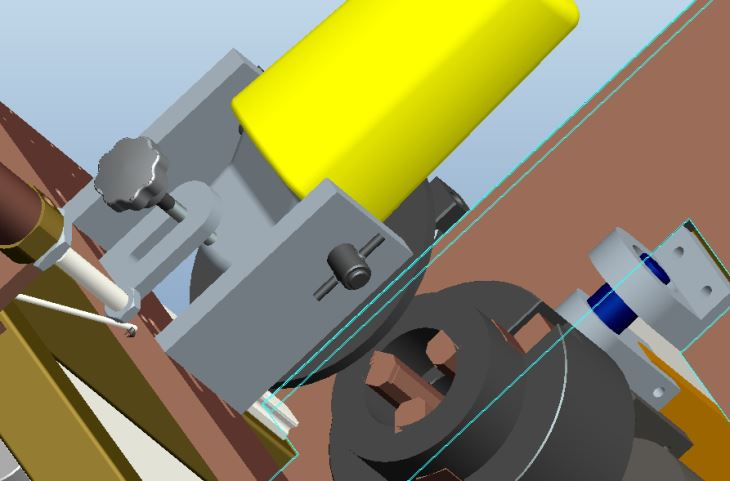

5. Masina erinevate osade peenhäälestusmeetodid:

1) Masina tagaküljel on nurklihvija fikseeritud ventiil, mida saab liigutada vasakule ja paremale, et reguleerida nurklihvija keskmist asendit.

2) Nurklihvija mõlemal küljel on fikseeritud klapid, mida saab kasutada nurklihvija vahetusel.

3) Nurklihvija pöörde amplituudi reguleerimiseks reguleerige traadi võlli pikkust.

4) Nurklihvija all oleva rõhu suurendamiseks või vähendamiseks reguleerige baromeetrit.

6. Kui masin on vigane, võtke remontimiseks ühendust tehasega.
